Pozycjonowanie w wielu osiach — rola ramienia pneumatycznego przy obróbce szkła

Ręczne przenoszenie i obracanie dużych tafli szkła na linii produkcyjnej generuje poważne wyzwania technologiczne. Nierównomierny nacisk punktowy dłoni lub bezpośredni kontakt krawędzi z twardym podłożem powoduje powstawanie niewidocznych gołym okiem mikropęknięć. Takie uszkodzenia strukturalne często ujawniają się dopiero na późniejszych etapach obróbki, prowadząc do zniszczenia całego materiału pod wpływem nagłych naprężeń termicznych lub sił mechanicznych. Obsługa formatów przekraczających jeden metr kwadratowy wymusza zaangażowanie kilku operatorów. Ręczna koordynacja ruchów całego zespołu przy gładkich, śliskich powierzchniach znacząco zwiększa ryzyko przypadkowego uderzenia detalu o konstrukcję maszyny. Zachowanie idealnej płaszczyzny i stabilności przy tradycyjnym transporcie staje się niemal niemożliwe.

Pneumatyczny układ wyważający w transporcie bliskim szkła

Technologia kompensacji wagi opiera się na zaawansowanym układzie wyważającym, który na bieżąco analizuje i neutralizuje masę podnoszonego ładunku. Zastosowany system pneumatyczny płynnie reguluje ciśnienie w głównym cylindrze roboczym, dopasowując je do ciężaru pobranej tafli. Operator obsługujący ramię odczuwa jedynie ułamek rzeczywistej wagi przenoszonego przedmiotu, co odpowiada zaledwie kilku gramom siły niezbędnej do zainicjowania ruchu. Mechanizm ten tworzy efekt zerowej grawitacji w przestrzeni roboczej. Precyzyjne prowadzenie delikatnego materiału między stanowiskiem rozkroju a krawędziarką czy maszyną fazującą odbywa się bez fizycznego wysiłku mięśni rąk oraz kręgosłupa pracownika.

Istotnym elementem decydującym o bezpieczeństwie obróbki jest budowa samego podnośnika. Sztywna konstrukcja urządzenia całkowicie eliminuje zjawisko wahadłowego kołysania się ładunku podczas jego przemieszczania. Tradycyjne wciągniki oparte na luźnych linach lub łańcuchach nie potrafią zapewnić odpowiedniej stabilizacji geometrycznej. Zwarta budowa układu ramion gwarantuje, że szklana płaszczyzna pozostaje w ściśle określonej pozycji względem głowicy chwytającej. Stała kontrola toru jazdy zapobiega kolizjom wrażliwych krawędzi z odstającymi elementami innych maszyn na hali produkcyjnej.

Bezpieczny obrót tafli i równomierne mocowanie próżniowe

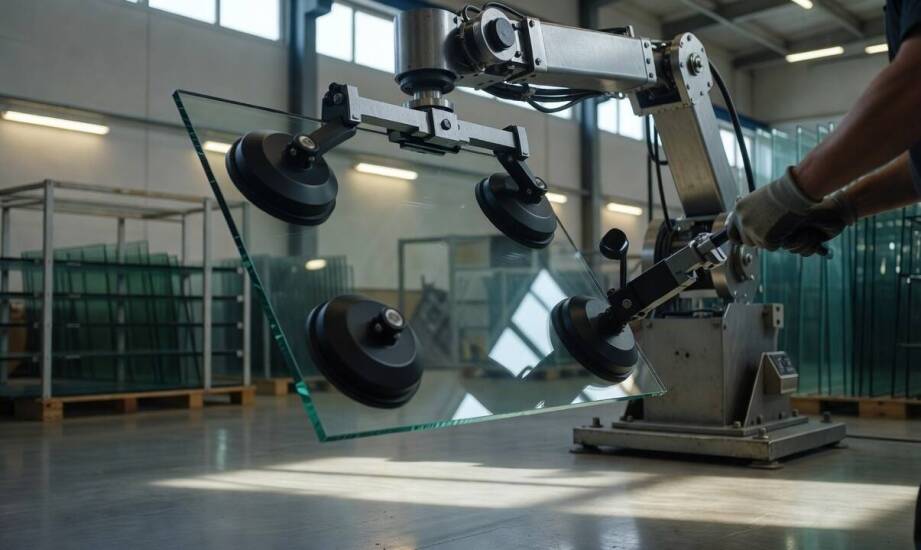

Odpowiednio zaprojektowany manipulator do szkła wyposażony w dedykowaną głowicę realizuje obrót elementu z pozycji pionowej do poziomej. Zmiana orientacji przestrzennej odbywa się za sprawą mechanizmu pochylenia o dziewięćdziesiąt stopni oraz możliwości pełnego obrotu wokół własnej osi o trzysta sześćdziesiąt stopni. Każdy ruch urządzenia jest płynny i na bieżąco hamowany przez wbudowane zawory. Taka kontrola dynamiki pracy skutecznie chroni ostre krawędzie tafli przed wyszczerbieniem w momencie odkładania jej na blat stołu roboczego.

Bezpośredni kontakt z materiałem zapewniają zintegrowane chwytaki podciśnieniowe. System wykorzystuje obieg próżni do generowania siły ssącej w gumowych przyssawkach rozmieszczonych na specjalnej ramie nośnej. Właściwa konfiguracja ssawek rozkłada siłę nośną równomiernie na dużej powierzchni szyby. Wykorzystanie różnicy ciśnień do utrzymania ładunku eliminuje konieczność fizycznego dociskania bocznego, co zapobiega powstawaniu niebezpiecznych naprężeń wewnątrz struktury surowca. Gładka faktura szkła idealnie współpracuje z uszczelnieniami głowicy, gwarantując maksymalną szczelność układu podczas całego cyklu operacyjnego.

Wdrożenie mechanicznego systemu wspomagania transportu bliskiego drastycznie zmniejsza odsetek zniszczonego materiału na liniach produkcyjnych. Stabilizacja transferu wielkogabarytowych detali między etapami obróbki przyspiesza cały proces technologiczny. Przemysłowe ramię pneumatyczne całkowicie eliminuje niebezpieczne przeciążenia układu szkieletowo-mięśniowego operatora, przejmując na siebie całą fizyczną masę ładunku. Projektując układy podnoszenia, specjaliści AIR-LIFT dobierają manipulatory oraz podnośniki tubowe bezpośrednio do specyfiki zakładów szklarskich. Tworzenie chwytaków podciśnieniowych dopasowanych do konkretnych formatów i grubości tafli gwarantuje utrzymanie najwyższych norm bezpieczeństwa pracy przy jednoczesnym zabezpieczeniu kruchego surowca przed uszkodzeniem.
